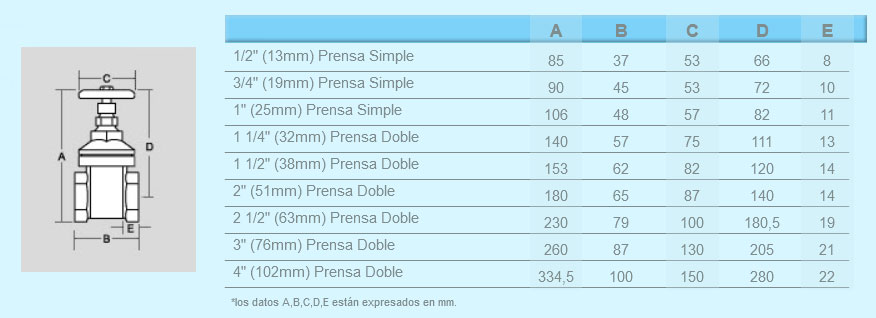

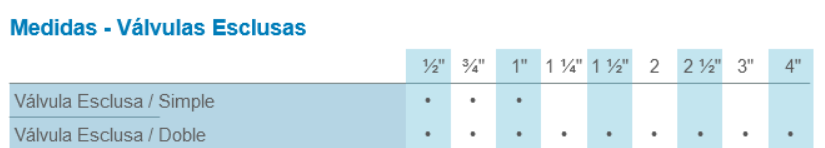

VÁLVULAS ESCLUSAS
AMPLIAR IMAGEN
- Válvula esclusa con volante pintado
- Paso total HH. Conexión a rosca. Vástago fijo
- Cuerpo granallado y prueba hidráulica individual
- Material utilizado: Bronce aleación latón 60/40
- Rosca : BSP
- Presión: 10.5 kg/cm2 ( 150 libras)
AMPLIAR IMAGEN
AMPLIAR IMAGEN
ACCESORIOS ROSCADOS
- Medidas de 1/2 " a 2"
- Accesorios roscados de bronce amarillo
- Material utilizado: Aleación laton 60/40
- Granallados y con prueba hidráulica individual
- Mecanizado en maquinas transfer

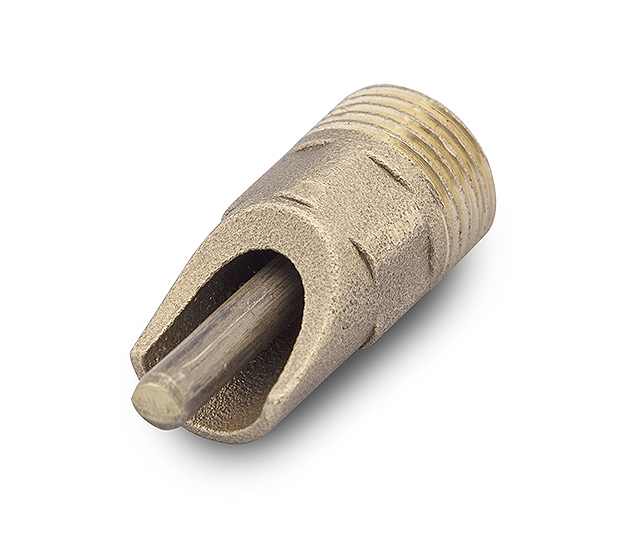

AMPLIAR IMAGENBebederos de Cerdo

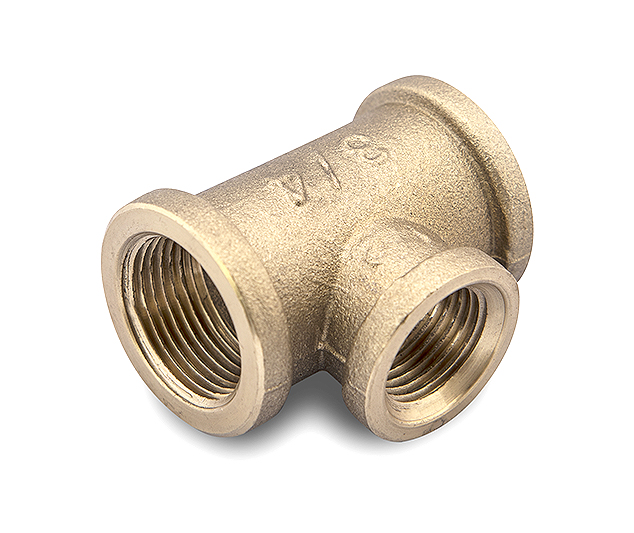

AMPLIAR IMAGENTEE

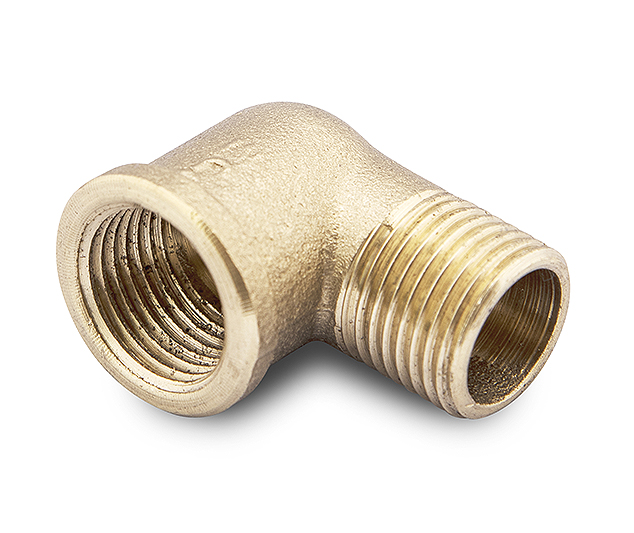

AMPLIAR IMAGENCodo M.H.
AMPLIAR IMAGENCodo H.H

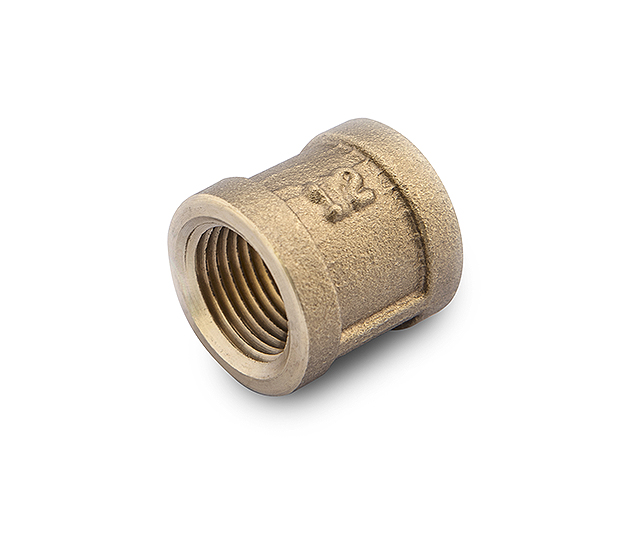

AMPLIAR IMAGENCupla

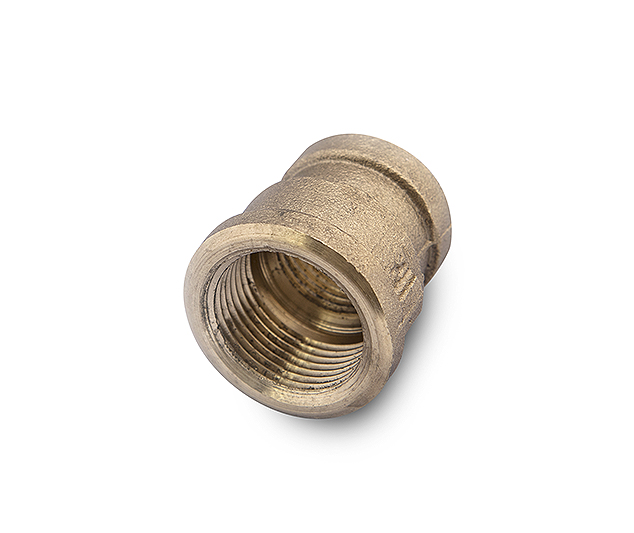

AMPLIAR IMAGENCupla Reducción

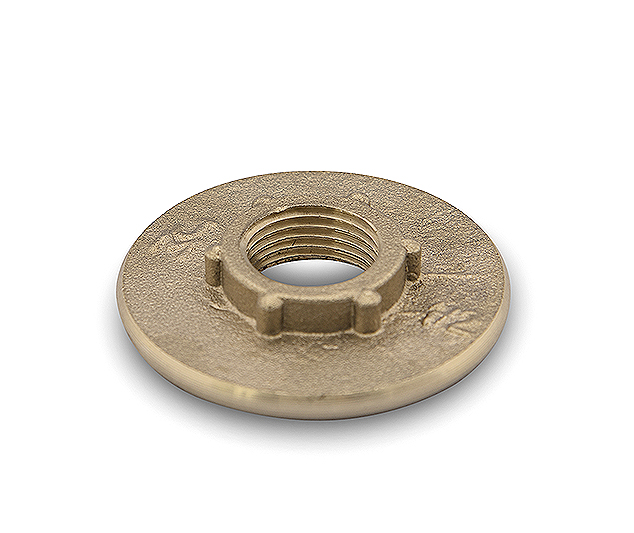

AMPLIAR IMAGENBrida

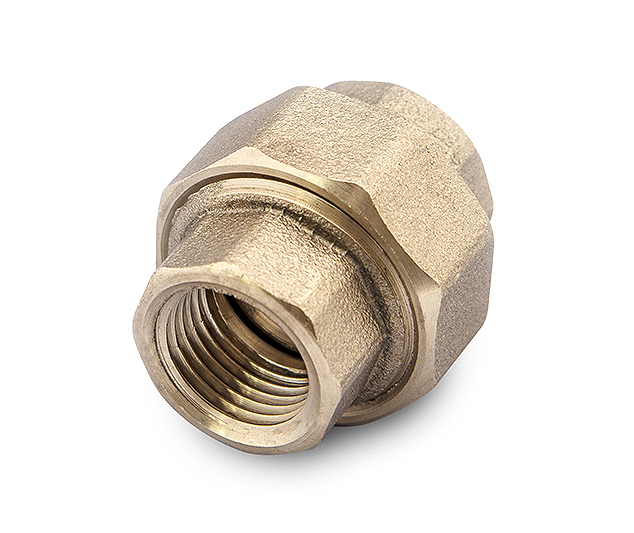

AMPLIAR IMAGENUnión Doble
AMPLIAR IMAGENRosca con Tuerca
AMPLIAR IMAGENRosca con Tuerca Reducción
AMPLIAR IMAGENTapón Macho

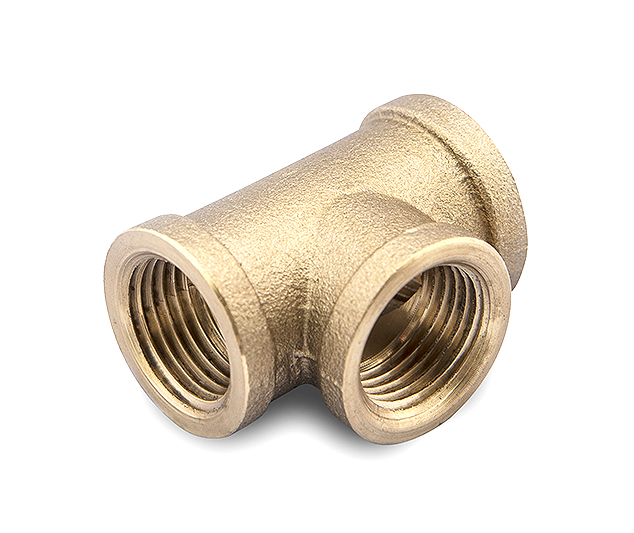

AMPLIAR IMAGENTee Reducción

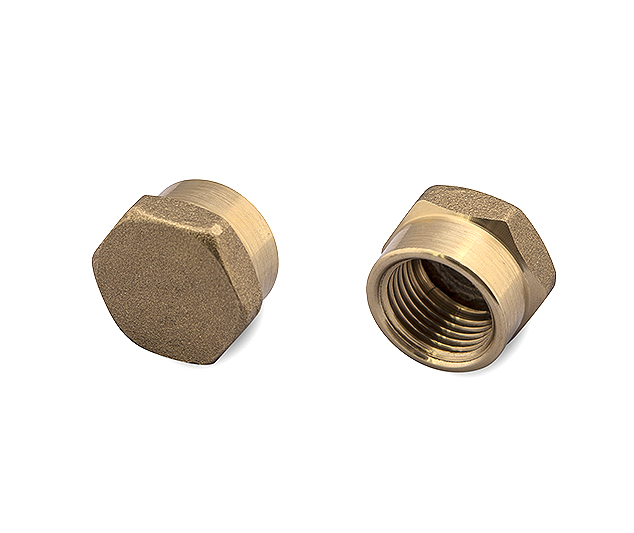

AMPLIAR IMAGENTapa Hembra

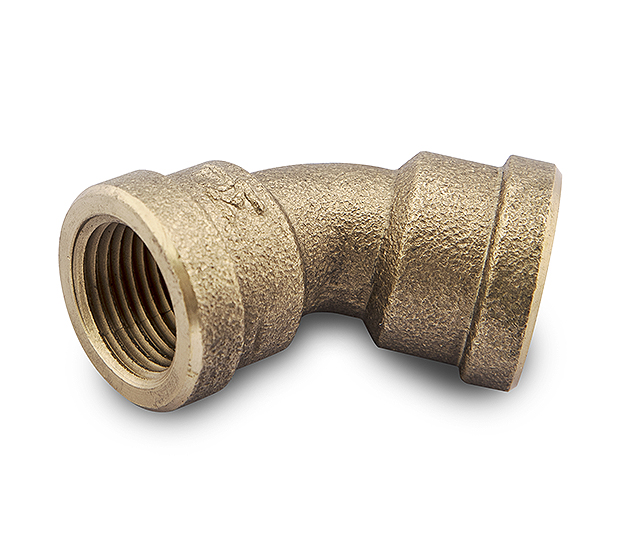

AMPLIAR IMAGENCurva 45º HH
AMPLIAR IMAGENCurva 90º HH

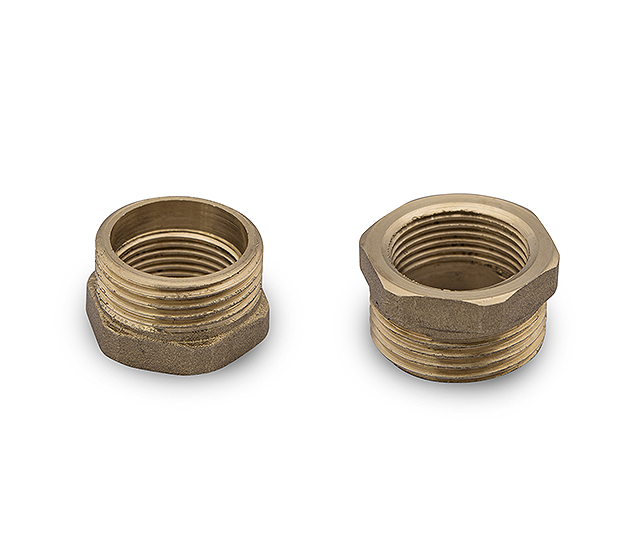

AMPLIAR IMAGENBujes Reducción

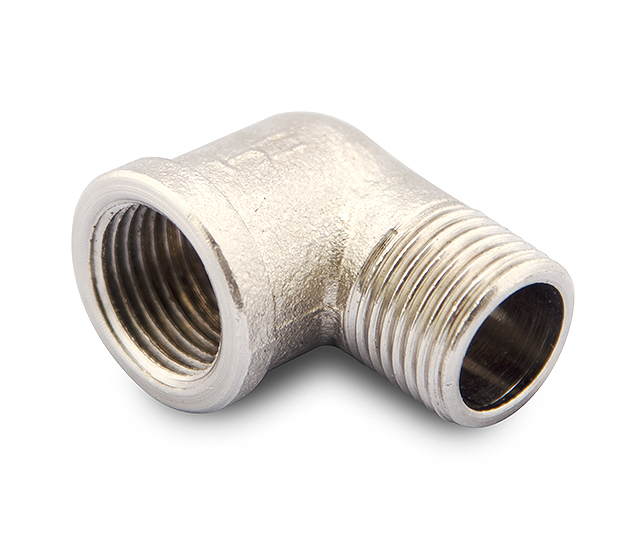

AMPLIAR IMAGENCodo H.H. cromado
NIPLES

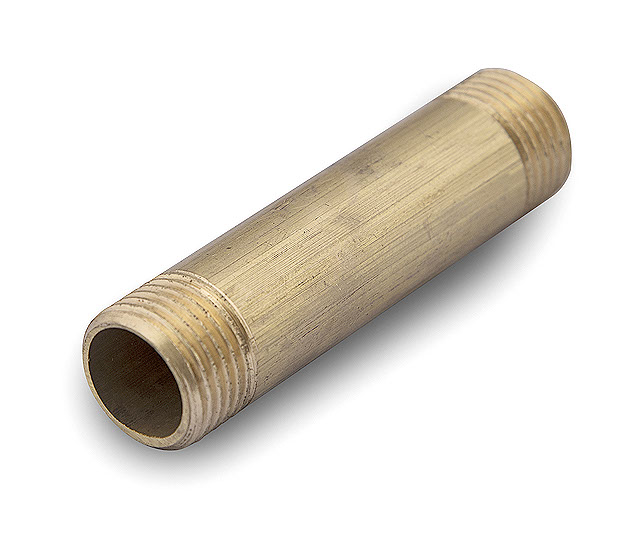

AMPLIAR IMAGENNiple de Bronce trafilado#1

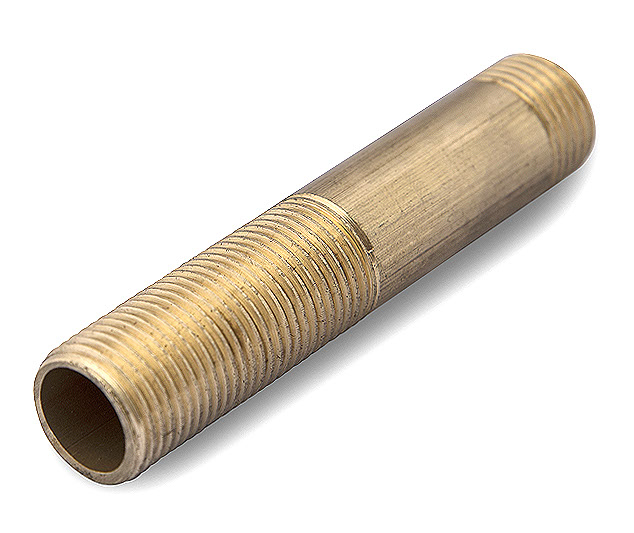

AMPLIAR IMAGENNiple conexion trafilado trafilado#2

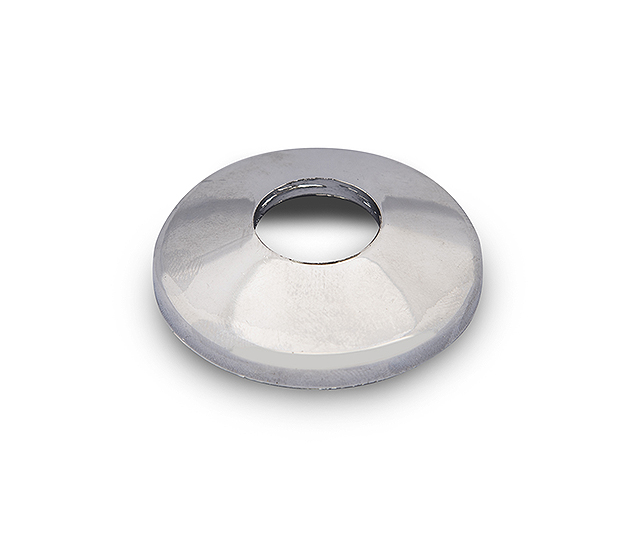

AMPLIAR IMAGENRoseta para Radiador

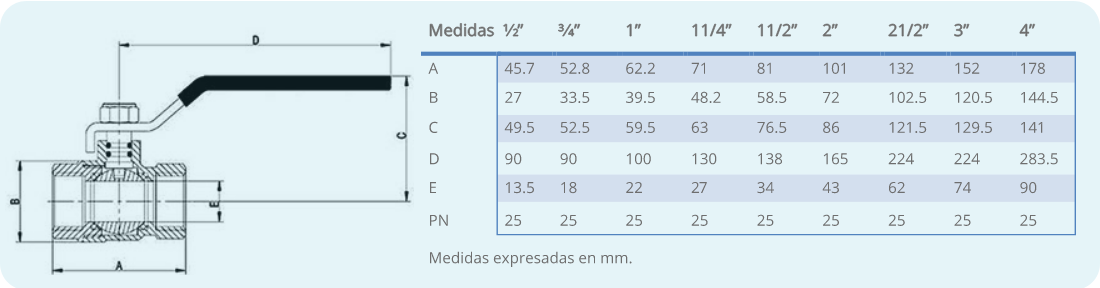

VALVULAS ESFERICAS
AMPLIAR IMAGEN
AMPLIAR IMAGEN

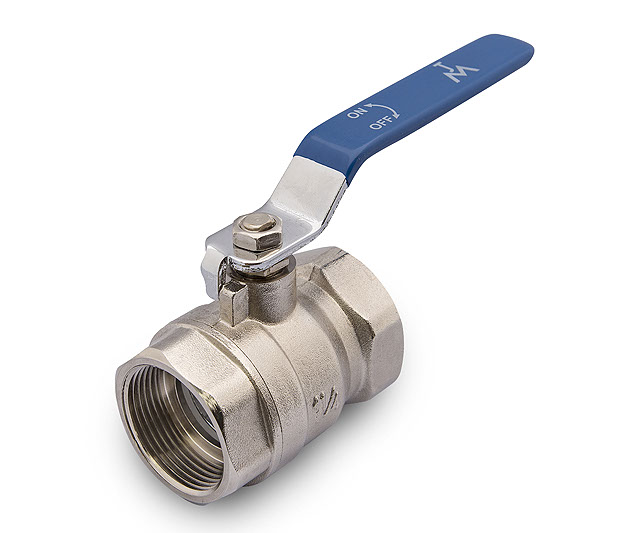

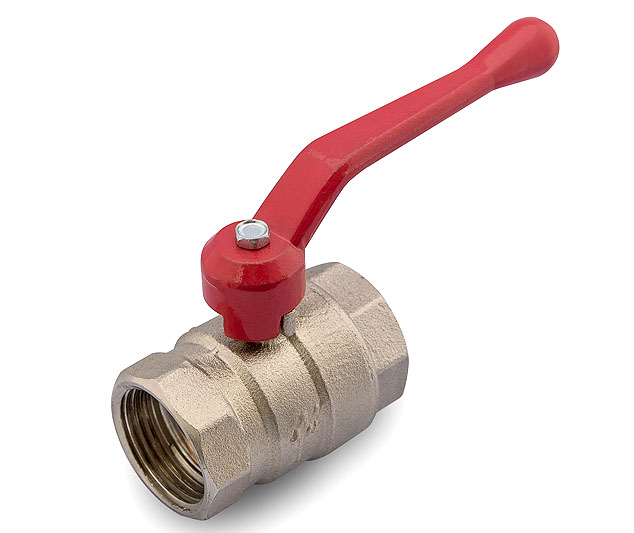

- Válvula Esférica paso total, hembra-hembra, esfera de bronce
- Material: Bronce
- Presión de trabajo: 25 bar
- Material utilizado: Bronce aleación latón 60/40
- Temperatura de trabajo: hasta 100 º C
- Rosca: BSP, ISO228
CANILLAS

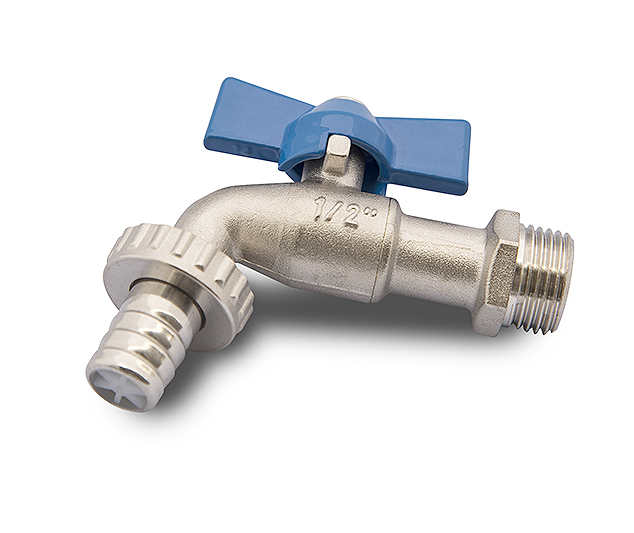

AMPLIAR IMAGENcanilla pico manguera

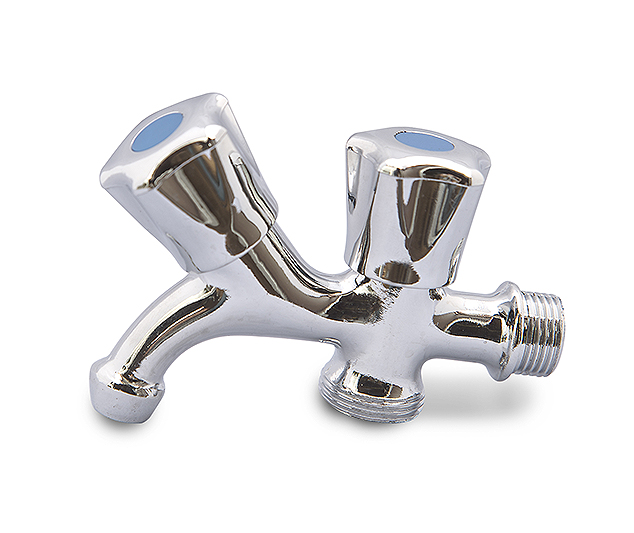

AMPLIAR IMAGENCanilla para lavarropas

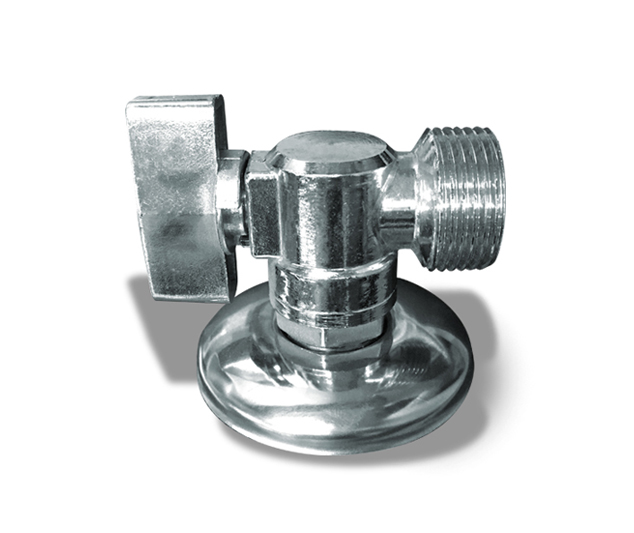

AMPLIAR IMAGENVálvula escuadra
CONEXIONES FLEXIBLES

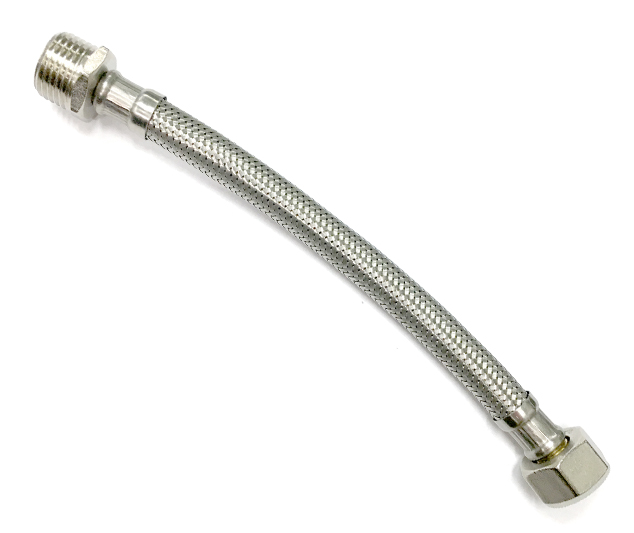

AMPLIAR IMAGENConexiones Flexibles mallados de acero inoxidable
- Conexión flexible de 1/2 ” con malla de acero inoxidable hasta 50 cm.
- +Macho Fijo
AMPLIAR IMAGENConexiones Flexibles mallados de acero inoxidable
- Conexión flexible de 1/2 ” con malla de acero inoxidable hasta 50 cm.
- +Macho Giratorio

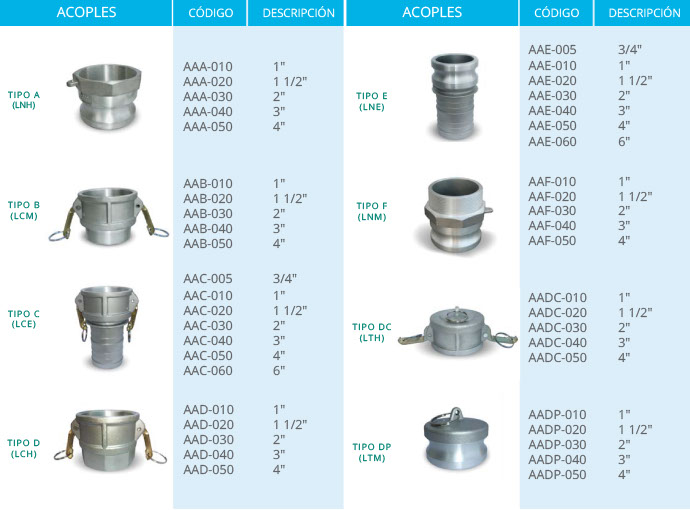

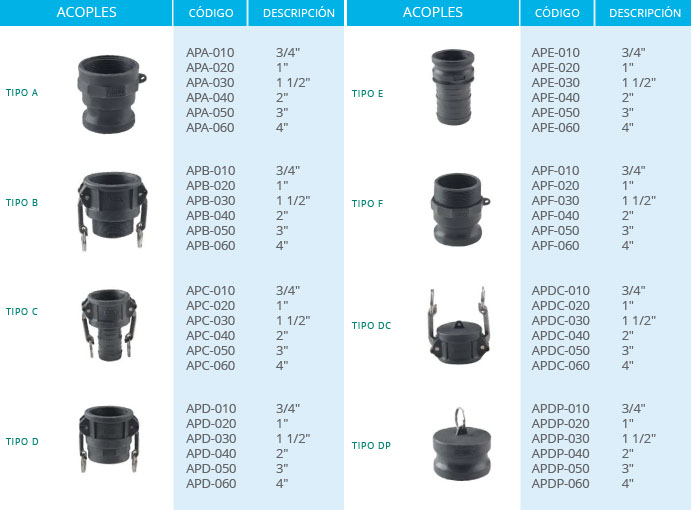

ACOPLES RAPIDOS
APLICACIONES
- Carga y descarga de combustibles
- Carga y descarga de productos químicos
- Carga y descarga de productos sólidos granulados
- Conducción de agua potable y aguas servidas
- Conducción de sustancias alimenticias
- Conducción de aire comprimido, con determinadas condiciones de seguridad
- Circuitos de refrigeración de horno combustibles
CARACTERÍSTICAS GENERALES
- Acoples de sencillo diseño que aseguran una larga vida en servicio
- Operación simple con Palancas de sujeción, asegurando máxima seguridad y robustez en el servicio
- Variedad de materiales y roscas, que cubren un gran espectro de necesidades
- Disponibles en Aluminio
- Presiones de trabajo máximas de hasta 250 psi de acuerdo al material y dimensión del acople
APLICACIONES
- Sistemas de riego
- Carga y descarga de productos químicos
- Carga y descarga de productos sólidos granulados
- Conducción de agua potable y aguas servidas
- Conducción de sustancias alimenticias
- Conducción de aire comprimido, con determinadas condiciones de seguridad
- Circuitos de refrigeración de horno combustibles
CARACTERÍSTICAS GENERALES
- Acoples de semcillo diseño que aseguran una larga vida en servicio
- Operación simple con Palancas de sujeción, asegurando máxima seguridad y robustez en el servicio
- Variedad de materiales y roscas, que cubren un gran espectro de necesidades
- Disponibles en Polipropileno
- Presiones de trabajo máximas de hasta 250 psi de acuerdo al material y dimensión del acople

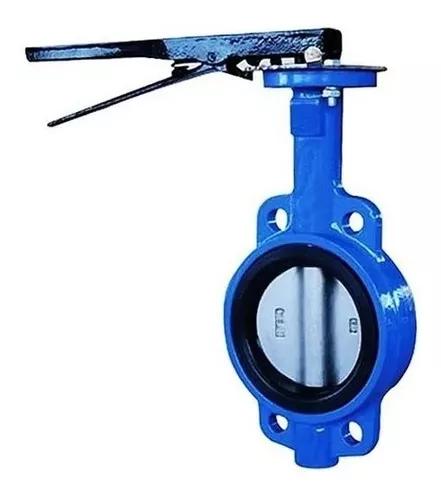

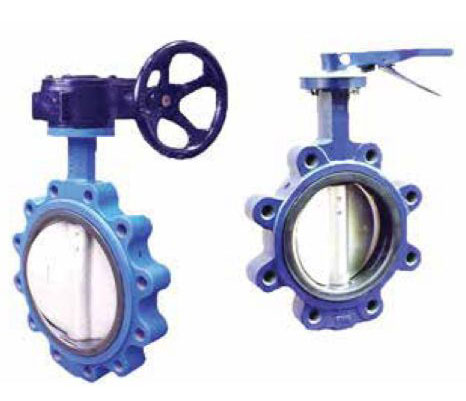

VALVULAS MARIPOSA
AMPLIAR IMAGEN
- Permiten la instalación entre bridas ANSI, ISO o DIN, y son aptas para servicio on-off y control
- Están fabricadas según norma API 609 y diseñadas con disco de perfil fino, de baja pérdida de carga y reducido torque
- Posee asientos elásticos renovables, garantizando una estanqueidad perfecto
- La presión máxima de servicio admisible es 10,5 kg/cm2 (150psi)
- Cuenta con accionamientos manuales y automáticos
Diámetro
nominal Dimensiones en milimetros Peso Torque
Pulg mm A* B C D E F G Kg Kgmt
2 50 210 51 86 102 70 125 41 3 1,5
2,5 65 210 64 102 120 70 140 45 3,850 2
3 80 210 76 15 134 70 150 45 4,4 3
4 100 210 102 148 167 70 165 52 6,250 5
5 125 280 127 163 192 70 180 54 8,260 8,9
6 150 280 146 182 211 70 195 54 8,6 11,5
8 200 350 198 250 265 150 240 64 15,1 18,5
10 250 560 248 303 334 150 260 64 19,9 27
12 300 560 300 364 410 150 320 76 41 39
14 350 660 337 402 459 150 350 76 44,2 50
16 400 660 397 465 500 150 370 102 56,260 89,5
AMPLIAR IMAGEN
- Permiten la instalación entre bridas ANSI, ISO o DIN, y son aptas para servicio on-off y control
- Están fabricadas según norma API 609 y diseñadas con disco de perfil fino, de baja pérdida de carga y reducido torque
- Posee asientos elásticos renovables, garantizando una estanqueidad perfecto
- La presión máxima de servicio admisible es 10,5 kg/cm2 (150psi)
- Cuenta con accionamientos manuales y automáticos
| Diámetro nominal | Dimensiones en milimetros | Peso | Torque | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Pulg | mm | A* | B | C | D | E | F | G | Kg | Kgmt |
| 2 | 50 | 210 | 51 | 86 | 102 | 70 | 125 | 41 | 3 | 1,5 |
| 2,5 | 65 | 210 | 64 | 102 | 120 | 70 | 140 | 45 | 3,850 | 2 |
| 3 | 80 | 210 | 76 | 15 | 134 | 70 | 150 | 45 | 4,4 | 3 |
| 4 | 100 | 210 | 102 | 148 | 167 | 70 | 165 | 52 | 6,250 | 5 |
| 5 | 125 | 280 | 127 | 163 | 192 | 70 | 180 | 54 | 8,260 | 8,9 |
| 6 | 150 | 280 | 146 | 182 | 211 | 70 | 195 | 54 | 8,6 | 11,5 |
| 8 | 200 | 350 | 198 | 250 | 265 | 150 | 240 | 64 | 15,1 | 18,5 |
| 10 | 250 | 560 | 248 | 303 | 334 | 150 | 260 | 64 | 19,9 | 27 |
| 12 | 300 | 560 | 300 | 364 | 410 | 150 | 320 | 76 | 41 | 39 |
| 14 | 350 | 660 | 337 | 402 | 459 | 150 | 350 | 76 | 44,2 | 50 |
| 16 | 400 | 660 | 397 | 465 | 500 | 150 | 370 | 102 | 56,260 | 89,5 |
